iTOP-4412提供的摄像头模块能同时支持200w和500w模块吗？
2014-06-06

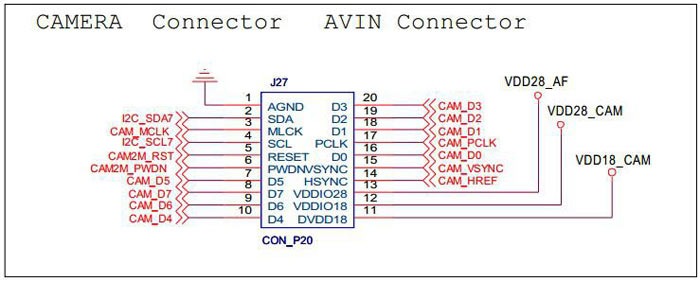

一、iTOP-4412开发板底板扩展出了CAMERA接口，原理如下图：
二、下面来看一下iTOP-4412摄像头模块的原理图：

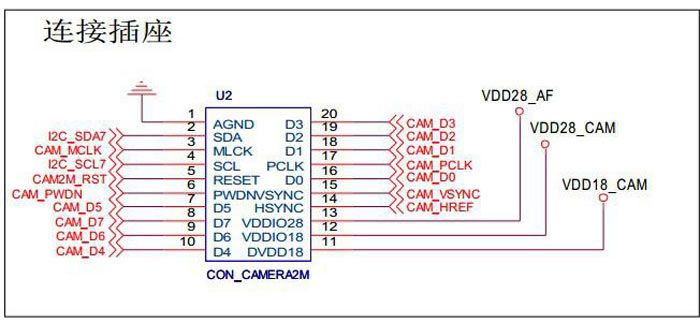

上面的图原理是连接插座的原理，这个插座的引脚与开发板底板上的Camera扩展接口是一一对应的。

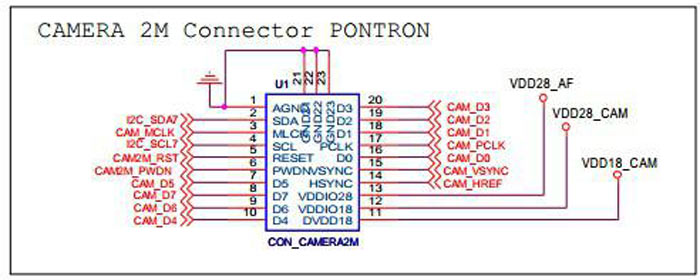

上面的图是摄像头模块上的200W摄像头的原理图

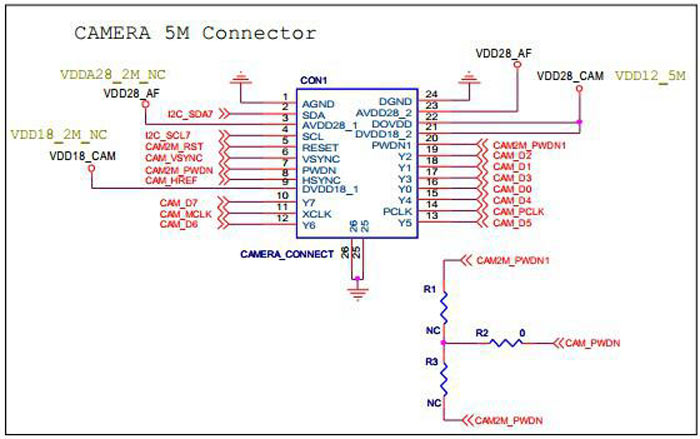

上面的图是摄像头模块上的500W摄像头的原理图，在上面的原理图中CAM2M_PWDN1和CAM2M_PWDN分别是200W和500W摄像头的上电使能引脚，这两个引脚共用同一个CAM_PWDN，通过焊接电阻R1，R3来选择。200W和500w共用电源VDD28_CAM，200W摄像头的VDD28_CAM需要2.8v，500W摄像头的VDD28_CAM需要1.8v，所以这两个摄像头模块不能同时使用。
